97901086 Grundfos Multilift MD.15.1.4 1x230V Канализационная насосная установка

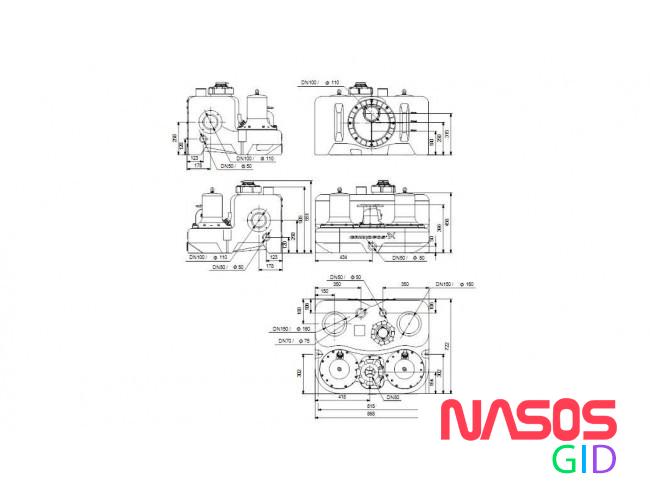

Канализационная насосная установка Grundfos MD.15.1.4 1x230V Multilift поставляется полностью готовой к установке, состоит из резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.Встроенный резервуар имеет все необходимые подключения для соединения с впускной трубой, вентиляционной трубой и ручного мембранного насоса (принадлежность).Резервуар содержит 7 входных патрубков по периметру. На задней стороне входной патрубок DN100 с запатентованным дисковым входом для бесступенчатого подключения всех трубопроводов (в центре) от 180 до 315 мм. Патрубки DN100 и DN50 на каждой стороне. DN150, DN50 на верхней части резервуара.Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, имеет масляную камеру для заливки масла между двумя уплотнениями вала. Направление вращения можно посмотреть со стороны вала за рым-болтом.LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке._x000D_

Функции контроллера:

_x000D_

_x000D_
• Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
_x000D_
• Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.
_x000D_
• Защита двигателя от работы всухую
_x000D_
• 24 часа автоматической работы в течение длительного периода
_x000D_
• установка времени задержки:_x000D_
  _x000D_
  • Остановка задержки
  _x000D_
  • Начало задержки
  _x000D_
  • Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.
  _x000D_
  • автоматическое измерение тока
  _x000D_
  • операционные указанием:_x000D_
    _x000D_
    • Режим работы (автоматический, ручной)
    _x000D_
    • Часы работы
    _x000D_
    • Количество пусков
    _x000D_
    _x000D_
  _x000D_
  • Журнал состояния:_x000D_
    _x000D_
    • Состояние насоса (работа, неисправность)
    _x000D_
    • Последовательности фаз неисправностей и отсутствия фазы
    _x000D_
    • Тепловой выключатель
    _x000D_
    • Высокий уровень воды (сигнализация)
    _x000D_
    • Время на обслуживание (по выбору).
    _x000D_
    _x000D_
  _x000D_
  • выбор автоматического сброса аварийного сигнала
  _x000D_
  • журнал отказов до 20 аварийных сигналов
  _x000D_
  • выбор между различными уровнями начала
  _x000D_
  • выбор типа подключенного датчика
  _x000D_
  • калибровка датчика (установка)
  _x000D_
  _x000D_
_x000D_

_x000D_

В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для:

_x000D_

_x000D_
• Насос работает
_x000D_
• Выход из строя насоса
_x000D_
• Высокий уровень воды сигнализации
_x000D_
• Общая ошибка.
_x000D_

_x000D_

6 цифровых входов для выполнения следующих функций:

_x000D_

_x000D_
• Соединительная плата датчика давления (в сборе)
_x000D_
• Подключение аналоговых датчиков (4-20мА или 0-5В)
_x000D_
• Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
_x000D_
• Подключение отдельного датчика уровня, который будет использоваться для наводнений
_x000D_

_x000D_

Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.

_x000D_

_x000D_
• Подключение внешнего сброса тревоги
_x000D_
• Подключения тепловых реле электродвигателя.
_x000D_

_x000D_

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV
